直結増圧ポンプ交換

横浜市｜荏原製増圧ポンプ 50PNAGM3.7 (50PNAHM3.7) 取替工事

  • 増圧ポンプ

  • 工事後 荏原製 増圧（ブースター）ポンプ 50PNAGM3.7 (50PMAHM3.7)

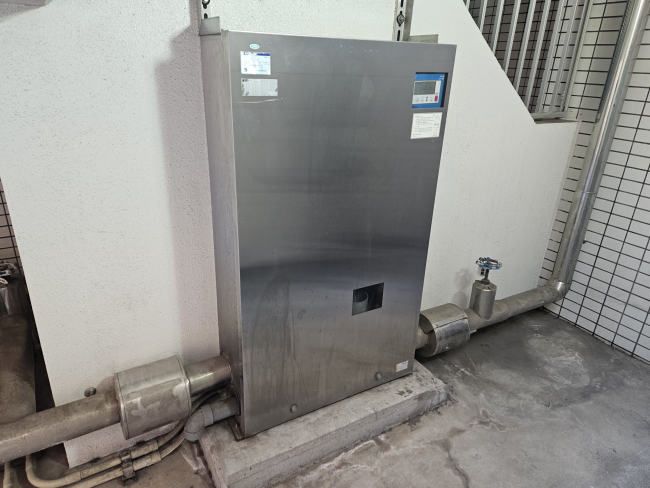

  • 工事前　既設増圧ポンプ

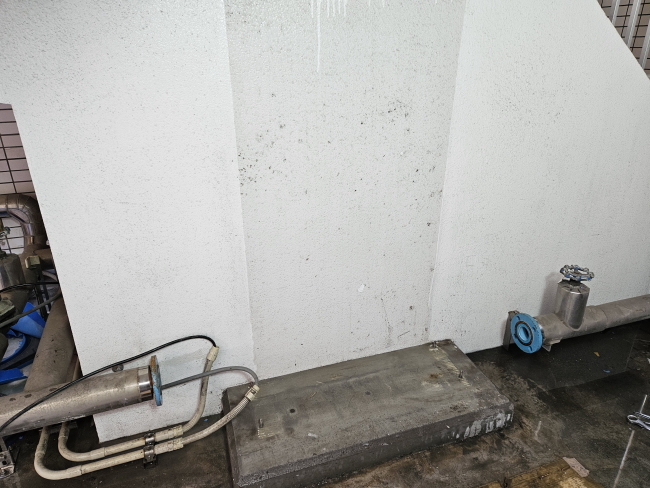

  • 既設増圧ポンプ撤去後

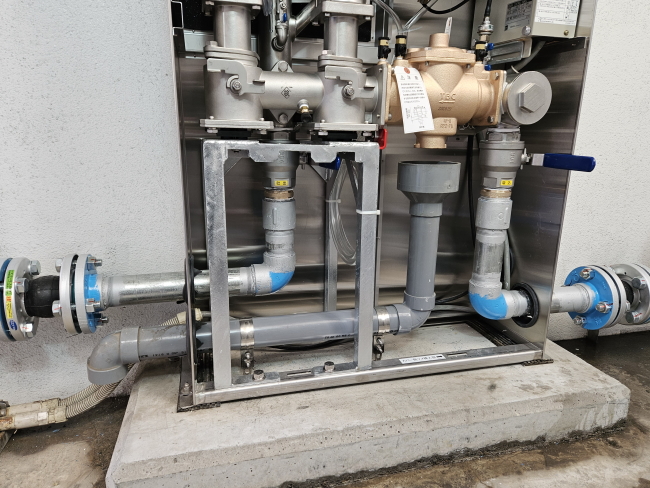

  • 配管工事後

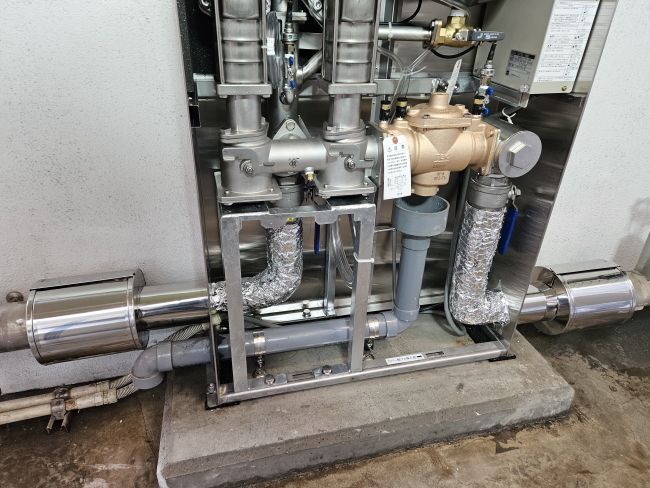

  • 保温工事後

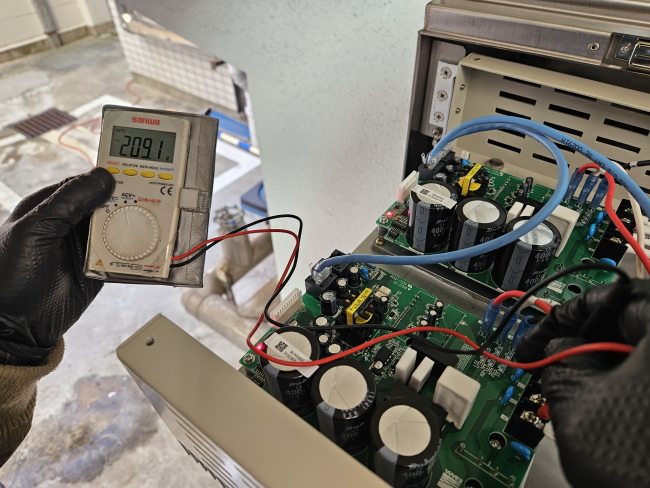

  • 電圧測定

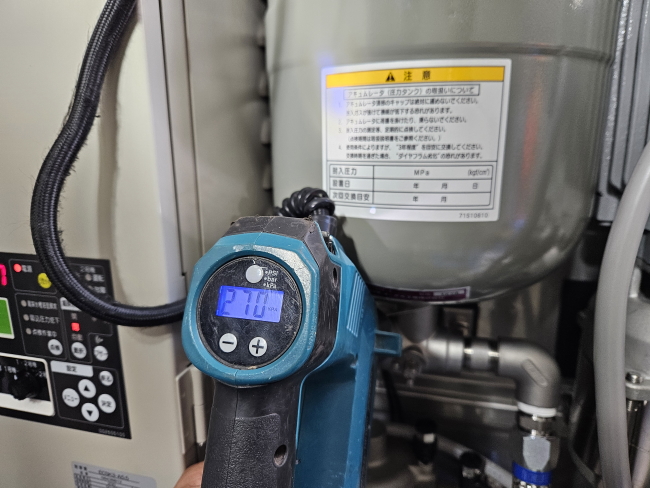

  • 封入圧力調整

概要

既設増圧ポンプの老朽化に伴い更新工事を実施しました。

機種：荏原製作所 50PNAGM3.7 (50PNAHM3.7)
使用配管：SGP-VB 50A
球形フレキ：倉敷化工 JC-50PJW

工事詳細

所在地
横浜市
建物種別
マンション
工期
1日
工事内容
増圧ポンプ取替工事
施工時期
2024年

設置したポンプについて

増圧ポンプ

荏原製作所　増圧ポンプ 50PNAHM3.7

直結給水ブースタポンプ（ウォールキャビネットタイプ）　PNAHM型 ■標準仕様 ●取扱液：清水0〜40℃ ●設置場所：屋内/屋外 ●使用電源：0.4〜1.5kW：単相・200V（50Hz）200/220V（60Hz）0.4〜7.5kW：三相・200V（50Hz）200/220V（60Hz） ●制御盤：ACリアクトル、ノイズフィルター内蔵 ■機器内訳 キャビネット（ステンレス（SUS304）製）、ポンプ（2台）、インバータ（2台）制御盤、圧力センサ（吸込側・吐出側）、フローチェッキ/フロースイッチ（2個）バイパスヘッダ、接続管、吐出しヘッダーASSY、圧力タンク、逆流防止装置、逆止め弁（内臓）、エルボ/チェッキエルボ（逆止め弁内臓）、吸込ヘッダ、ストレーナー、ボールバルブ（吸込側・吐出側）
