給水ユニット交換

大阪市｜荏原製給水ユニット 50BNEME3.7N 取替工事

  • 給水ユニット

  • 工事後 荏原製給水ユニット 50BNEME3.7N

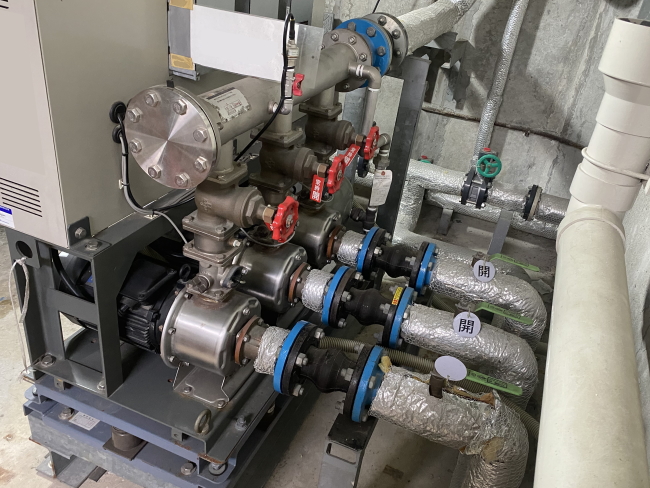

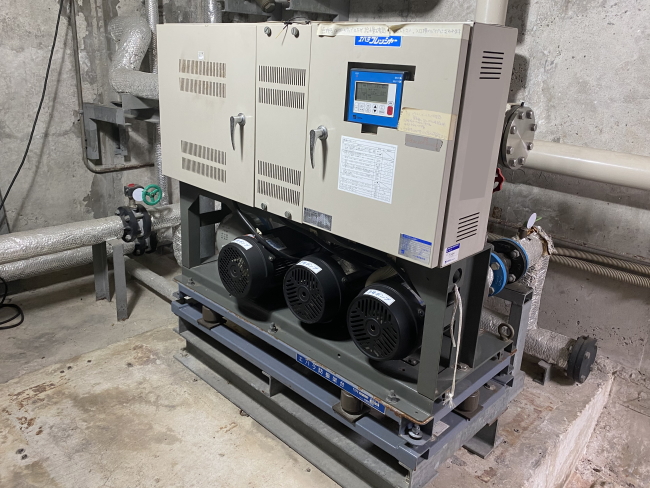

  • 工事前 既設給水ユニット

  • 工事前 既設給水ユニット

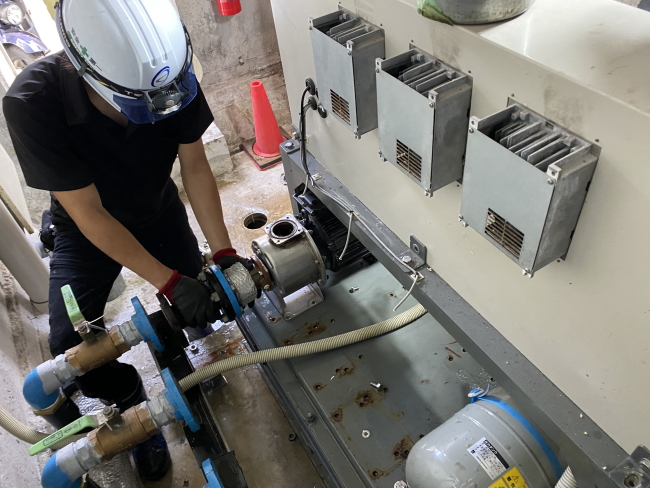

  • 既設ポンプ撤去中

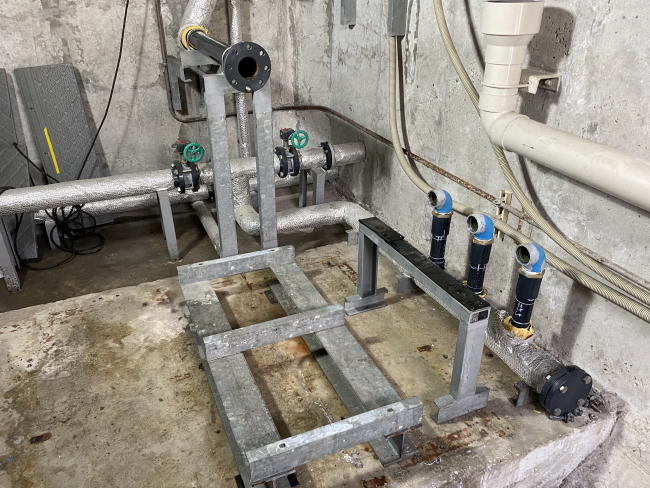

  • 既設給水ユニット撤去後

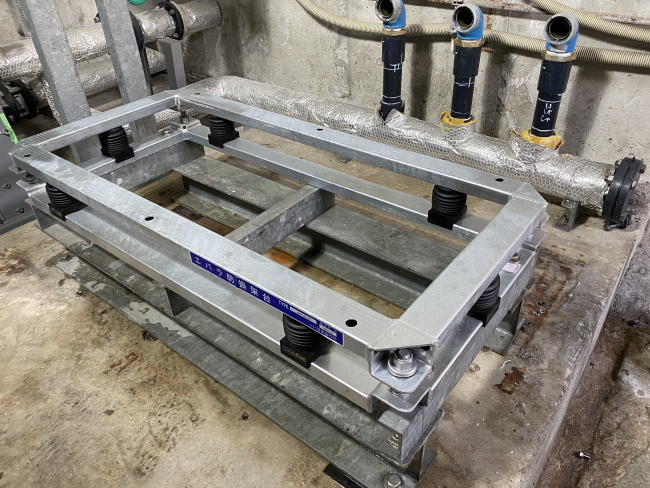

  • 新規防振架台設置後

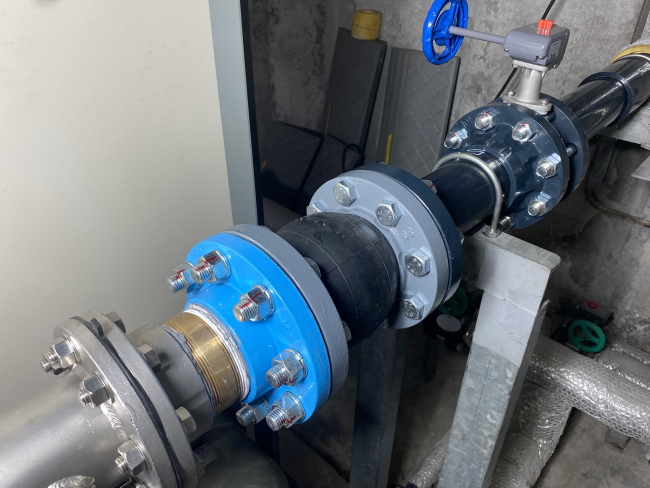

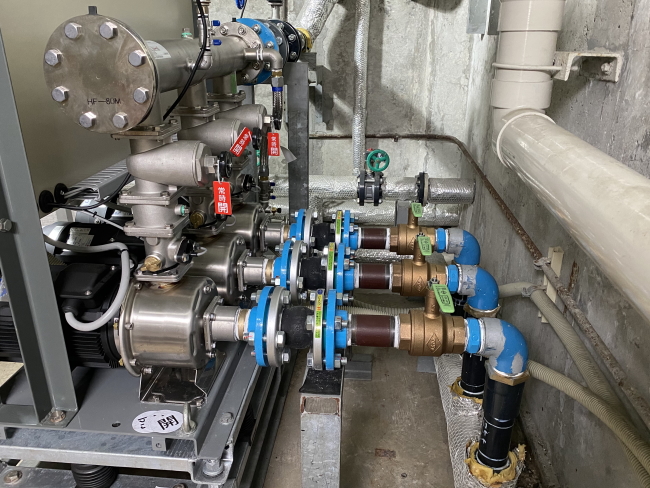

  • 配管工事後

  • 配管工事後

概要

既設給水ユニットの老朽化に伴い更新工事を実施しました。

機種：荏原製作所 50BNEME3.7N
使用配管：SGP-VA 50A HIVP80
球形フレキ：倉敷化工 JC-50PJW
パイプサイレンサー：荏原製作所 SLP80
ボールバルブ：TOYO LB5X-N50

工事詳細

所在地
大阪市
建物種別
マンション
工期
1日
工事内容
給水ユニット取替工事

設置したポンプについて

給水ユニット

荏原製作所 50BNEME3.7N

エバラフレッシャー3100BN　BNEME ■標準仕様 ●取扱液：清水　0〜40℃ ●設置場所：屋内 ●吸込条件：流し込みまたは吸い上げ（吸込全揚程-6m、吸込実揚程-4.5m以内） ●電動機：全閉外扇形、IP44（屋外）2極三相・200V(50Hz)　200/220V(60Hz) ●制御盤：DCリアクトル、ノイズフィルター内臓 ■機器内訳 ポンプ、圧力タンク、チェッキ弁、吐出し集合管、圧力タンク用ボール弁、制御盤（インバーター含む）、圧力センサ、フロースイッチ、ユニットベース、相フランジ
